脉冲喷吹清灰袋式除尘器的系统组成部分介绍

发布时间:2022-11-03 来源:利菲尔特 浏览量:0

脉冲喷吹清灰袋式除尘器主要由脉冲喷吹清灰装置、滤袋室、箱体框架、储灰装置、压缩空气系统和电气控制系统几部分组成。

脉冲喷吹清灰袋式除尘器的清灰装置由电磁脉冲阀、喷吹管道和气包组成,如下图所示。

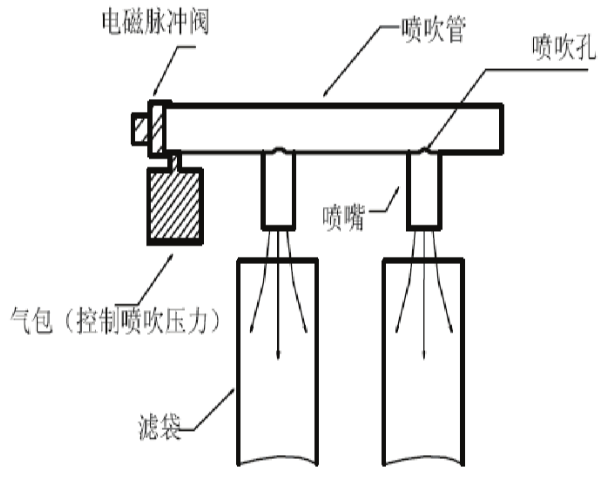

脉冲喷吹清灰系统简图

(1)气包:体积要足够大,保证每次喷吹清灰前后气包内的压力变化不超过30%;为了防止气包内定期排污的废水油气沾染到进气口从而进入滤袋中,进气口要开在气包的上方;气包应该安装在喷吹管附近,方便喷吹管与气包的连接。

(2)喷吹管:喷吹管道的长度是由除尘器设计的滤袋数目所决定的;选择喷吹管道时要保证喷吹管不能因为自重发生变形;工业上通常在喷吹管的喷孔上焊接一定尺寸的喷嘴来保证清灰效果。

(3)电磁脉冲阀:脉冲阀是清灰装置中的执行机构,分为直角式、淹没式和直通式三种脉冲阀。

直角式:压缩气体进入脉冲阀和离开脉冲阀的方向成90度,这种脉冲阀的结构比其他两种脉冲阀更复杂,而且压缩气体通过其的压力变化很大,适合用在高压脉冲喷吹清灰场合中。

淹没式:其进气口直接安装于气包,喷吹过程中的压力损失很小,整个设备的使用时间很长,适用于气源压力较低的工作场合。

直通式:直接将脉冲阀安装在气包中,特点是结构简单、喷吹过程中压力损失也比较小,适用于气源压力较低的工作场合。

滤袋室由滤袋、笼骨和花板组成,花板材质的选择决定着滤袋室的使用寿命,滤袋和笼骨的安装要和花板上的圆孔相配,不然影响整个除尘器的除尘清灰效率。

箱体框架主要由各种钢结构组成,包括钢制箱体、支脚、梯子以及各种型号钢制品;箱体框架是袋式除尘器主要的支撑框架,不但承受自身的重量,还承担除尘器其他部件设备的荷载。

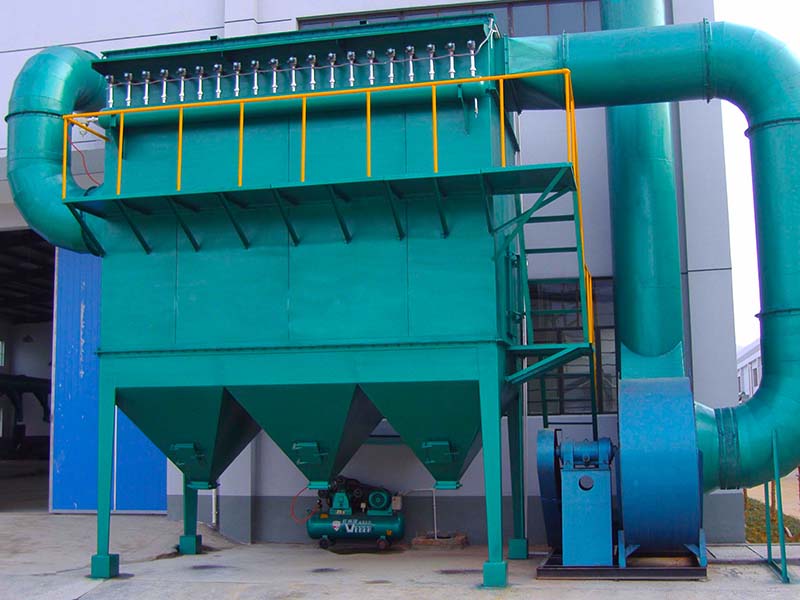

脉冲清灰袋式除尘器实拍

储灰装置由刮板机、卸灰阀、灰斗、储灰仓等多种设备组成,袋式除尘器在过滤过程中自然脱落的粉尘以及脉冲喷吹清灰过程中清理下来的粉尘掉落在灰斗里,然后由刮板机处理到储灰仓中然后清除掉。袋式除尘器正常稳定运行也离不开储灰装置。

压缩空气系统其主要用途是为脉冲喷吹清灰系统提供压缩高压气源。通常包括一个大的储气罐和数个气包以及封闭的通气管道;喷吹清灰的过程中,气包内的高压压缩气体会减少,这就需要大储气罐的高压气体进行补充,使得储气罐罐内压力恢复到原来的设定值,保证压缩空气系统平稳正常运转。

电气控制系统 根据工厂实的际情况将控制脉冲喷吹系统、压差变送器、温度感应器等电子设备通过设定程序进行控制。
