VOC催化燃烧装置设计方案
采用传统VOCs蓄热催化燃烧装置可以实现蓄换热、VOCs催化燃烧的目的,但该装备存在着不能完全连续化、电控要求高、制造成本高、占地面积大等缺点。为解决上述问题,研制出连续式催化燃烧装备。本文先对装备背景进行讲述,重点讨论连续催化燃烧装备原理、结构以及关键结构技术。

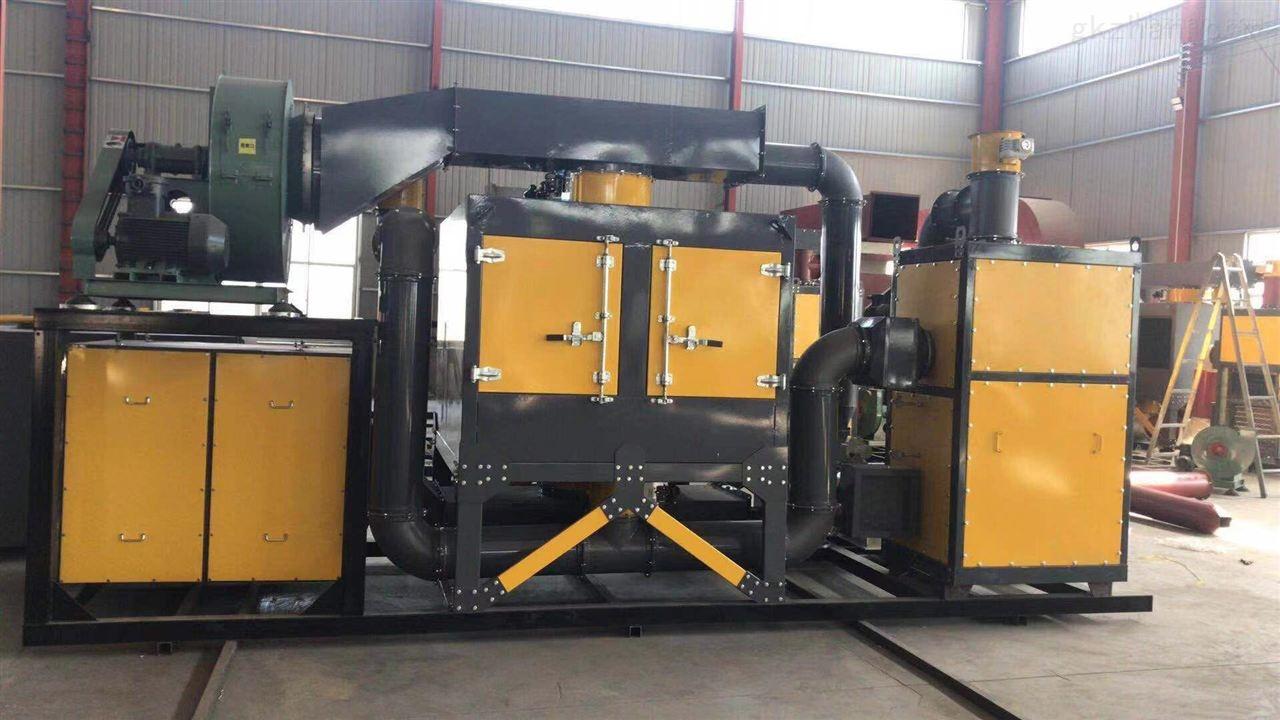

催化燃烧器可以进行连续化操作，有机废气进（冷气）和出口（热气）均经过废气换热器的进出端，冷侧流体与热侧流体在换热器中进行连续热交换，利用热量传递性质，热流体的热量经过壁传热、对流传热过程传递至冷流体中；废气换热器的冷侧出口气，经过电加热棒区域，对含VOCs废气进行加热升温；经加热的废气顺着压力梯度会越过气流隔板进入催化剂床层，废气在VOCs催化剂表面发生催化氧化作用，可以实现在较低温度下废气催化燃烧，放出氧化反应热。气流顺着催化剂宏观孔道流动，经支撑板后进入废气换热器，与冷流体间接接触换热，从废气换热器的热侧出口流出，继而完成最终排放。
