脉冲式空气过滤器反吹结构
脉冲反吹型工业集尘器主要由下列主要结构组成：一体式框体结构、风机动力单元、脉冲反吹结构单元、滤筒过滤结构单元、粉尘收集结构单元等，其各部分元件如图所示。气动脉冲反吹系统由气缸、电磁脉冲阀、PLC控制器、压缩空气组成，脉冲阀的一端连接压缩空气储气缸，另外一端连接喷射管。在阀盖上装有排气阀，排气阀由PLC控制仪控制。当PLC控制仪无信号发出时，排气阀的活动挡板处于封闭排气孔的位置；当程序控制仪发出信号时，活动挡板打开，储气缸的压缩空气迅速泄压，于是排气阀内部的波纹膜被压向相反方向，喷气口打开，压缩空气经脉冲阀进入滤筒进行喷吹清灰。当信号消失后活动挡板恢复至原来封闭排气阀的位置，波纹膜重新封闭喷气口，喷吹自动停止。每次喷吹清灰在0.1～0.3S左右完成，就是这一瞬间喷出的高压空气起到良好的清灰效果。空气以高的流速进入过滤筒，使得过滤筒急剧膨胀，引起一次冲击振动，使附在过滤筒的粉尘被抖落，滤料表面吸附的微尘在气流作用下被抖落至集尘斗中。脉冲喷吹气压为0.4～0.6MPa，且运行中须保持恒定不变的供气量。

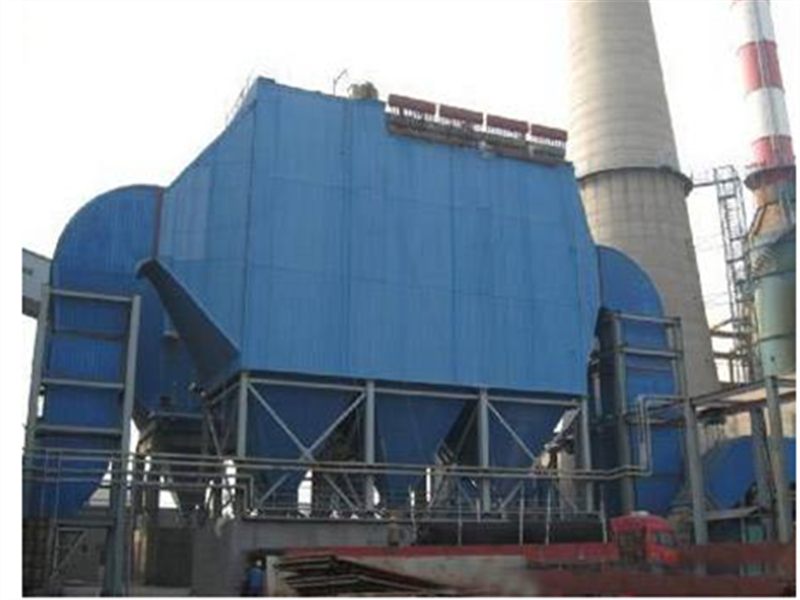

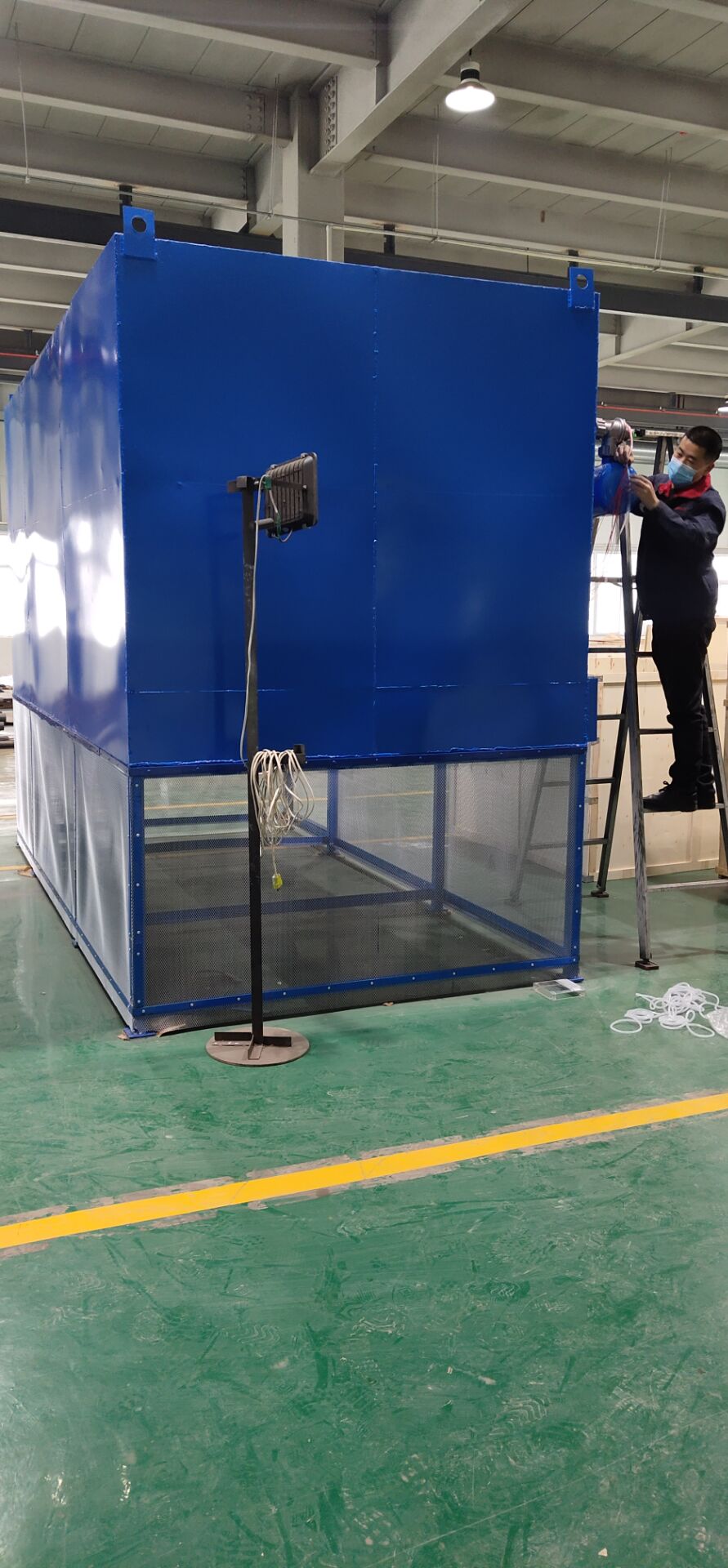

客户现场照片：
除尘治理效果介绍：
1.排风罩收集效率达到95%以上；
2.文丘里湿式除尘器过滤效率达到95%以上；
3.车间环境改善，客户满意度保证在99%；
