结构型式、工作原理：
根据脉冲自洁式空气过滤器的过滤精度，过滤效率及压力降的要求。在设计上首先考虑在保证过滤精度，过滤效率和压力降的前提下来降低滤速扩大过滤面积以延长滤芯的使用寿命。

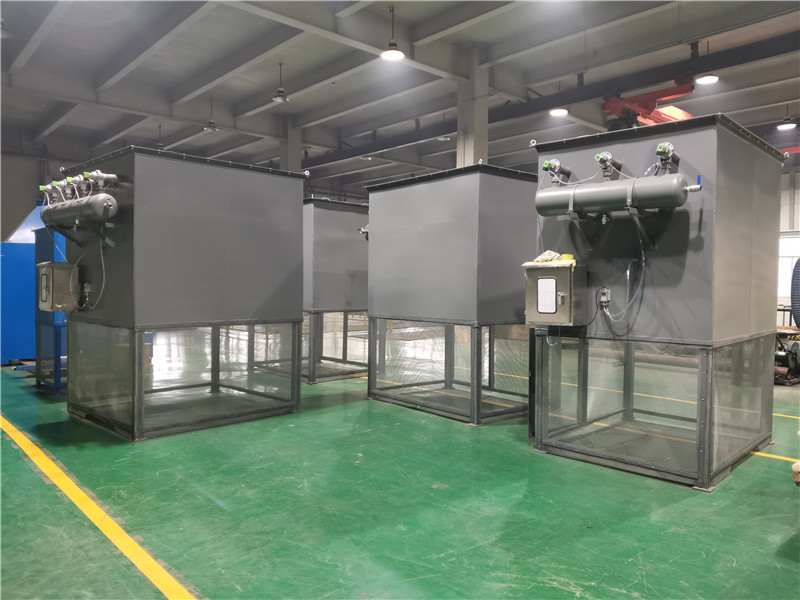

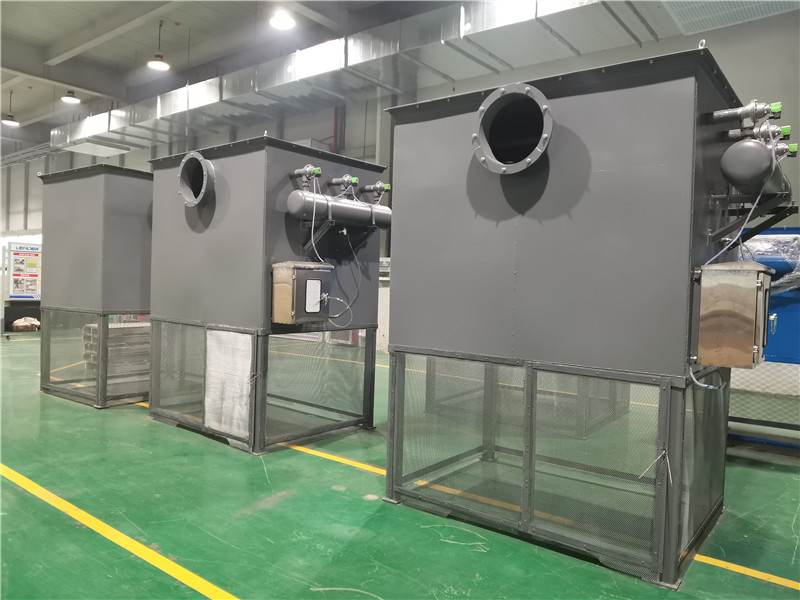

结构型式：脉冲自洁式空气过滤器是由滤器本体框架、除尘滤芯，脉冲阀及脉冲控制仪（或PLC电脑程序控制仪）压缩空气反吹系统组成，根据处理风量的大小可分为单层或多层并联式以降低有效的占地面积。
1）滤器本体框架：由标准型材及钢板焊接而成，具有能装配除尘滤芯及压缩空气反吹系统，滤芯装配框架及连接风管。
2）除尘滤芯：滤料的选材是根据不同的过滤介质选择不同的滤材将滤材在专用的滤芯加工设备上折叠加热成型用胶粘剂将折叠成型的滤料与滤芯上下盖及内支撑网粘接而成。
3）脉冲阀：用来进行反吹的专用阀，采用美国技术膜片可使用100万次或三年。
4）脉冲控制仪：可进行脉冲时间、脉冲宽度、压差设定。PLC脉冲控制仪中文显示，人机对话，压差显示，工作时间显示，脉冲间隔、脉冲时间显示，4-20mA输出与中控室联网。
5）压缩空气反吹系统：是由减压阀、压缩机空气分气包、喷吹管及管道系统组成，进行喷吹系统的压缩机空气进行除油、除水处理，防止污染除尘滤芯影响过滤效率。
6）工作原理：洁净的经减压至0.6MPa压缩空气进入分气包根据脉冲控制仪的程序输出信号控制电磁脉冲阀，喷吹压缩空气对除尘滤芯循序清灰，除尘滤芯的阻力保持在设定的范围内以保证自洁空气过滤器的处理风量能力。脉冲宽度和脉冲间隔是根据滤器所安装的环境而定。
