轴流式旋风除尘器阻力的产生

除尘器总流通面积与流通面积

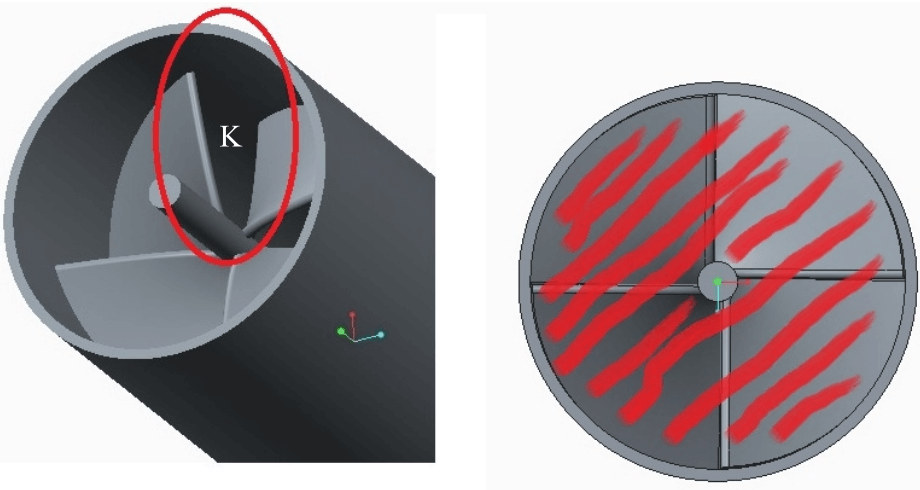

下图所示为一种轴流式旋风除尘器的结构图，由图中可以看出组成扇叶结构的叶片与除尘器的横截面有一定的倾斜角度，使得两个叶片之间会形成一定的空间，这个空间就是除尘器的流通面积。它的大小与叶片的形状有关，它的数量决定于叶片的数量，有几个叶片就能形成几个流通面积。除尘器的总流通面积就是这些流通面积的总和。含尘气流从除尘器入口到与扇叶结构接触之前是一个整体，在气流与扇叶结构接触后，会分成若干部分分别从除尘器的各个流通面积流过。由于扇叶结构的叶片具有同方向的倾斜角度，气流通过扇叶结构时，在叶片的引导下，气流的运动方向改变一致，通过扇叶结构后在出口区域就旋转起来了。

轴流式旋风除尘器扇叶结构图

扇叶结构是通过改变除尘器的总流通面积来影响除尘器阻力的。

轴流式旋风除尘器阻力的产生

依据轴流式旋风除尘器的结构可知，轴流式旋风除尘器的阻力主要是由于其中的扇叶结构对流经除尘器气流的阻挡作用产生的，扇叶结构对通过除尘器气流的阻挡作用越强，除尘器的阻力越大，反之则除尘器阻力越小。扇叶结构对流经除尘器气流的阻挡作用的强弱体现在扇叶结构中气流的总流通面积大小，总流通面积越大，气流就越容易流过扇叶结构，扇叶结构对气流阻挡作用就弱，除尘器阻力就小；总流通面积越小，气流就越容不易流过扇叶结构，扇叶结构对气流阻挡作用就强，除尘器阻力就大。一切影响除尘器总流通面积的因素都会影响除尘器阻力大小，主要有组成除尘器扇叶结构的叶片形状、叶片数量和叶片的组合形式。
