新型内滤式袋式除尘器的结构及清灰方式

内滤式袋式除尘器采用上进侧出的进、排气方式，机体主要由进气口、排气口、换气口、振打器、上箱体、中箱体和下箱体组成。滤袋采用聚四氟乙烯（PTFE）表面覆膜的内滤式高硅氧滤袋，滤袋的上下开口均与花板相连接，并安装在除尘器中箱体内部。机械振打装置安装在除尘器机体外部。过滤工况中，含尘气流通过进气口进入除尘器上箱体后，经上箱体内导流结构使气流均匀分布进入中箱体内布置的滤袋；通过内部过滤作用过滤后的洁净气流从中箱体侧面的排气口排出。

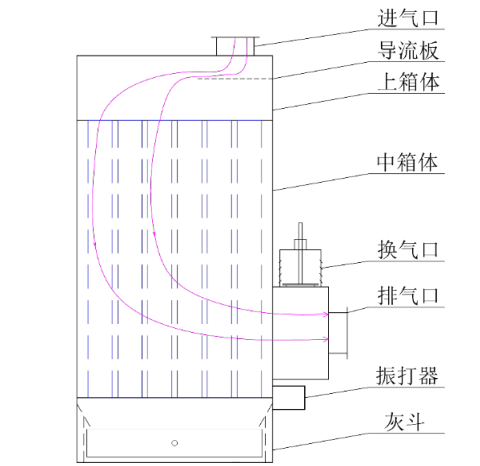

内滤式袋式除尘器结构示意图

运行工况中，通过内滤作用在滤袋内表面形成的粉尘层能够在后续含尘气流的冲击下部分剥落，可达到部分自清灰的效果。清灰工况中，清灰方式采用定时清灰，换气口和振打器同时开启，在风机作用下，大量环境空气从换气口进入，经排气口排出，箱体内负压减小，滤袋收缩后引起粉尘层脱落，同时通过辅助振打器连续击打中箱体下部圈梁，引起滤袋抖动，加强清灰作用；粉尘脱落后掉入除尘器底部设置的可抽拉灰斗，定期手动排灰。这种机械振打清灰方式可以有效避免滤袋的损耗。清灰工况下，除尘器箱体内保持一定较低负压，进风流量减小，短时清灰期内仍能持续排出炉具产生的污染气体且不影响炉具燃烧。

新型内滤式袋式除尘器运用了内滤式滤袋，区别于传统的外滤式滤袋，其在滤袋的内表面进行覆膜，同时上下均开口与花板相连，可利用后续气流的流动对滤袋内壁面进行部分清灰，该内滤式袋式除尘器减少了脉冲气动装置，可以有效地减小脉冲喷吹等清灰方式造成滤袋形变而带来损坏。
