水泥窑尾高温电除尘器结构介绍

水泥高温电除尘器结构如图所示，为卧式电除尘器，采用上进气水平出气的方式，除尘器主要部件包括进出气口及分流均布装置、壳体、阴阳极系统，振打清灰系统及供电系统等。

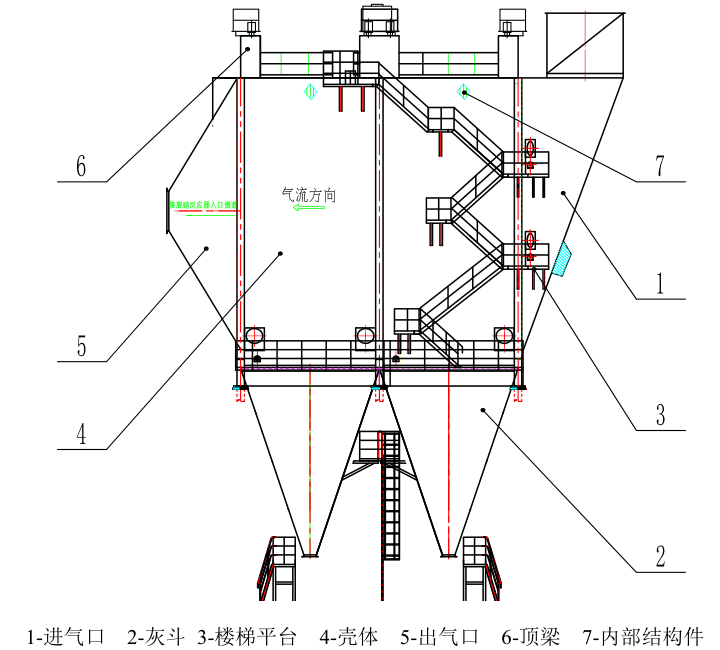

电除尘器结构图

1、进出气口及气流均布装置

电除尘器进气和出气方式分为多种，根据实际场地和工况选用，常用的进气方式分为水平进气、下部进气、上部进气和侧部进气等结构。进气口的设置需要满足工艺布置需求，进口处烟气流速处于合理的范围值，进气口内部设置导流装置和气流分布装置，常用的分布装置分为多孔板、格栅板、X型孔板等。通过气流分布板的作用，使进入电场烟气分布更加均匀，提高电除尘器的使用效率，气流速度分布的偏差越大，对电除尘器的效率产生的负面影响越大，对内部结构件产生局部磨损越严重。

2、壳体的构成部件

（1）顶梁

电除尘器中的顶梁，是一个箱体结构，箱体四周为板筋结构，内部布置角钢或者槽钢框，是一个具有承载力的结构部件，所有阳极板和阴极载荷均有顶梁承担，并由顶梁传递到壳体的立柱上，顶梁内部布置阴极支撑绝缘子系统。顶梁是受力结构件，需要有足够的强度、刚度和稳定性能。

（2）壳体侧板

电除尘器是一个板筋结构部件，分为主筋和板筋，主筋主要承载顶梁传递过来的力，主筋之间布置板筋，为电除尘器提供密闭空间和耐负压的强度，主要考虑壳体立柱的强度、刚度和稳定性能，同时考虑板筋的刚度。两侧侧板构成电除尘器壳体的，为电除尘器提供一个密闭的空间。壳体板主要分为支撑框架和墙板两部分，框架由立柱型钢、顶梁和内部支撑框架组成框架为主要承载力的部件，墙板位于立柱之间，由板筋结构构成，主要克服电除尘器内部的负压。

3、阴阳极系统

电除尘器最核心的部件之一就是阴阳极系统，阳极板构成烟气通道，与壳体连接，为电除尘的接地端。阴极为放电线，处于阳极板构成的通道中间，连接高压电源，阴阳极设置相应的间距，在工作中形成电力场，对粉尘粒子电离并且在电场力的作用下吸附荷电粉尘，实现收尘过程。

阴极系统通过绝缘子吊挂在顶梁内部，绝缘部件不仅要承受电极系统的重量，还要保证与壳体有良好的绝缘性能。

阳极板通过极板悬吊梁，悬挂一排阳极板，悬吊梁两段放置在顶梁侧边角钢上，整个阴阳极系统的载荷全部由顶梁来成承担。电除尘器运行的情况，很大程度取决于阴阳极系统的设置的好坏。

4、振打清灰系统

电除尘器阴阳极堆积灰尘过厚时，会影响放电性能，需要将阴阳极上的灰尘清除下去，采用振打来清除灰尘。电除尘器振打部分可分为侧部振打和顶部振打两大类。阳极振打系统采用侧部振打，位于收尘极板侧底部，通过点击和轴连接，带动轴上的振打锤绕轴转动，锤击落在阳极板下部的砧头上，阳极打锤的振打加速度转移到阳极板的振打杆上，实现阳极板清灰。阴极振打系统振打与阳极类似，振打加速度传递到阴极框架上，产生振动，实现阴极清灰。振打系统作为电除尘器重要部件之一，确保电除尘器发挥正常的收尘效率的保障。
