滤筒除尘器的滤筒结构及特点

滤筒是滤筒除尘器的核心部件，具体结构如下图所示，主要是由顶盖、褶形滤料、金属框架和底座四部分组成的。其中过滤部分是由一定长度的滤料折叠成一定角度的褶，然后固定在金属框架上。

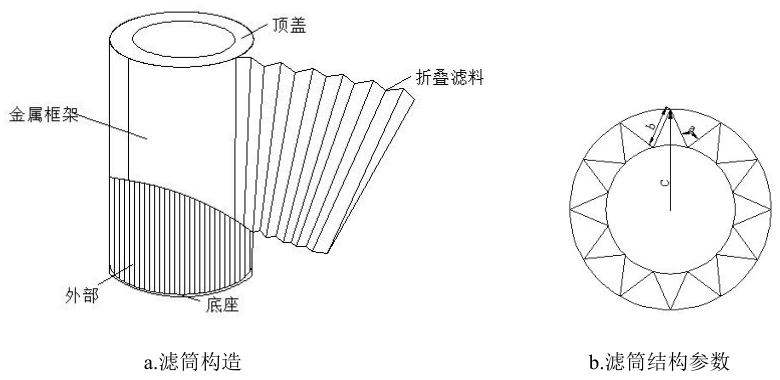

滤筒结构示意图

滤筒的几何尺寸对过滤效率和清灰效果的影响很大，如果滤筒高度、直径和褶数一定，褶深越大，滤筒阻力越大。如上图所示，滤筒褶数n，褶高b，滤筒外径c，褶边夹角a，如果已知这四个参数其中的任意三个，就可以经过计算来确定未知的第四个参数。

滤筒的性能及特点：

1、滤料经过一定规律的折叠，使滤筒以最小的体积，发挥出最大的过滤面积效应。

2、滤筒内部采用金属框架和加厚端盖，使其具有更强的稳固性，不易损坏。

3、滤筒通常选择PTFE覆膜滤料作为过滤介质，由于滤料与水的接触角大于108°，因此粉尘不易粘附在滤料表面上，可以用来过滤潮湿的含尘气体，彻底解决了普通滤料潮湿粉尘结露粘料的问题。

4、普通滤筒的正常使用温度为80℃。
