滤筒除尘器是如何过滤含尘气体的

滤筒除尘器是过滤式除尘器的一种，是一种使含尘气体通过多孔滤料，把气体中尘粒截留下来，使气体得到净化的除尘装置。与其他类型的除尘设备相比，它的最大优点就是除尘效率高，对于0.3μm以上的粉尘，在实际工程应用中能达到99.99％，粉尘排放浓度达到10mg/Nm³以下。

滤筒除尘器的内部结构如图所示，含沉气体通过进风口以一定速度进入除尘器内部后，气流由进风口突然进入滤筒腔体内，断面突然增大加上气流分布板对气流的均流作用，气流速度迅速降低，粉尘中的一部分粒径较大的尘粒在重力的作用下，会逐渐沉降在灰斗中；而其中密度小、粒度较细的尘粒则会在气流的带动下进入过滤室，由于筛滤效应和布朗效应的作用，被滤料拦截，沉积在滤筒滤料表面。最后，经过过滤后的洁净气体进入净气室在风机的作用下排出。

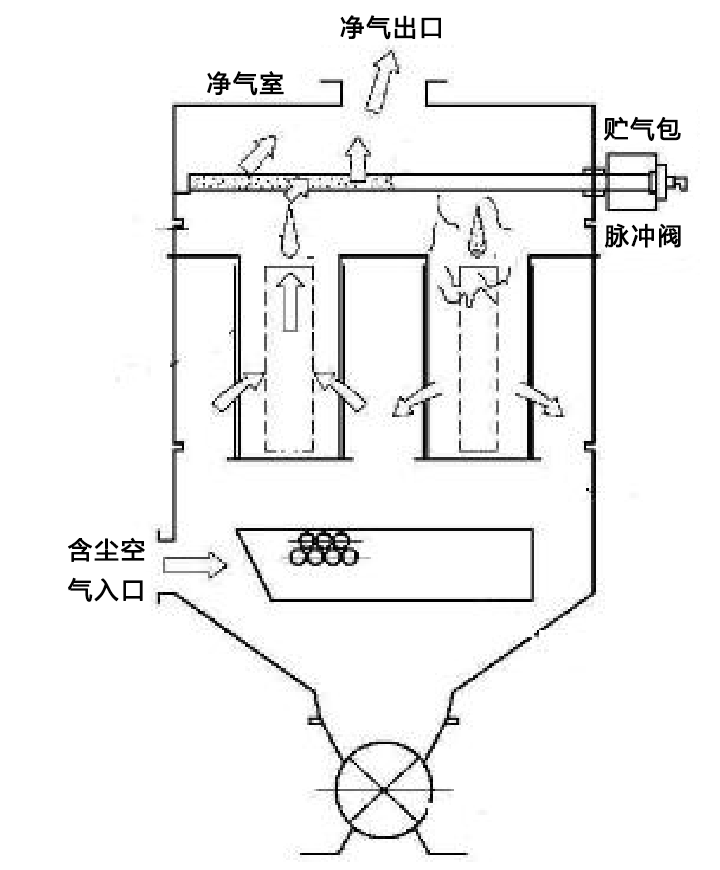

滤筒除尘器内部结构图

随着滤筒除尘器过滤工作的进行，滤料表面的粉尘层厚度逐渐增加，阻力随之增大，当阻力达到某一设定值时，控制程序会自动开启脉冲清灰系统，开始清灰作业。首先通过阀门将过滤分室关闭，然后PLC控制程序将电磁脉冲阀开启，气包中高压气体在极短时间内通过喷吹管从喷嘴处以射流形式喷出，诱导一部分二次气流一同进入滤筒内，使滤筒发生膨胀变形并产生一定的振动，从而使附着在滤筒外表面上的粉尘层被剥离落入到灰斗中。清灰完毕后，将电磁脉冲阀关闭，提升阀打开，该分室又恢复过滤状态，脱落的粉尘掉入灰斗内通过缷灰阀排出。
