滤筒除尘器的脉冲喷吹装置介绍

脉冲阀与喷吹管连接，在喷吹管上每隔一定间距安装一喷嘴，通过喷嘴喷出的高速气流对滤筒进行清灰，其清灰装置基本结构包括喷吹气源（空气压缩机）、PLC控制仪、气包、脉冲阀、喷吹管和喷嘴等。具体结构如下图所示：

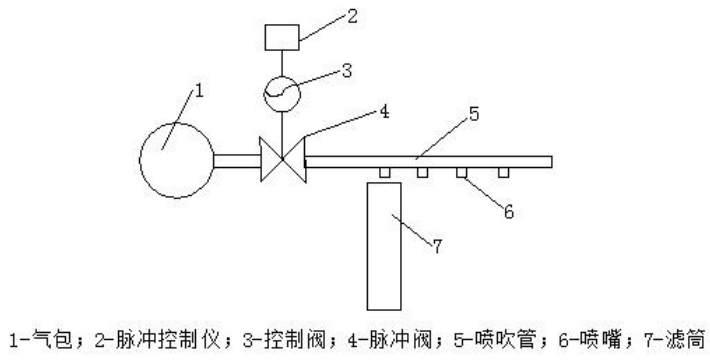

脉冲喷吹装置结构图

（1）脉冲阀：脉冲阀是指在电磁作用下的，能在瞬间启闭高压气源产生脉冲气流的膜片阀。滤筒除尘器通过脉冲阀来控制喷吹开始与终止，是脉冲清灰十分重要的一个元件。其工作原理为：高压气流从进气口接入，进入下气室，1、当脉冲阀得到电信号时，衔铁受到电磁力作用而向上抬起，由于恒压管道的作用，放气孔气流的流出速度大于减压室恒压管气体的流入速度，从而使减压室压力低于下气室压力，下气室的气体在压力作用下将膜片顶起，喷吹口打开，脉冲气流从脉冲阀出口喷出。2、当关闭电信号时，脉冲阀的衔铁在弹簧的作用下堵住放气孔，阻止使气体的喷出，脉冲过程停止，完成一个脉冲清灰过程。

（2）喷吹管：喷吹管是一根与脉冲阀相连的无缝钢管，其长度是由这一排需要清灰的滤筒的数量，以及滤筒之间的间距所决定的。脉冲阀将高压气流喷入喷吹管后，在喷吹管内气流的动压迅速转换为静压，然后经由喷嘴喷出。喷吹管上喷嘴的总截面积不宜过大，过大则喷吹管两端的局部动压会增大，导致从喷嘴喷射出的气流将出现严重的偏心现象，不但会影响清灰效果严重者还会缩减滤筒的使用寿命。因此许多公司对此都进行了严格限制。

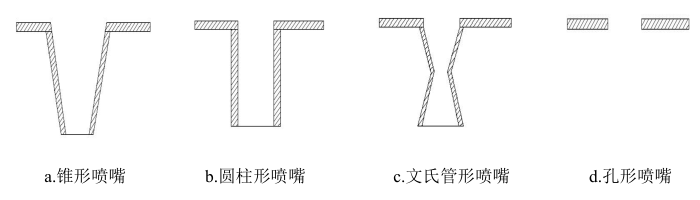

常用的几种喷嘴结构

（3）喷嘴：喷嘴的作用是将喷吹管中的气流以射流的形式喷射到滤筒中。喷嘴的大小以及结构均对清灰效果有着不同程度的影响。喷嘴的大小和结构对清灰效果有着显著地影响。其中收敛型的锥形喷嘴相对于圆柱型喷嘴可以产生更大更集中的喷吹压力，同时也能够诱导更多的二次气流。采用文氏管型喷嘴进行清灰时，脉冲气流的动能可以最大限度地转变为清灰所需的势能，使清灰效果得到增强。
